工作流程

1、物料進入清洗箱後，在洗沙輪的帶動下翻滾，與水充分接觸、清洗，同時，輪子上行處的噴淋管道噴出水流，及時將雜質及比重小的異物帶走，經清洗後的物料被隨著洗沙輪的翻滾送至後端脫水篩，被脫去多餘水分後，自出料口送至輸送帶。 2、清洗箱溢流出的廢水(含大量細砂、泥漿、粉塵等雜質)，經真空高壓泵輸送到旋流器中，進行離心分級濃縮，細沙通過沉沙嘴排入脫水篩上層進行脫水處理，剩餘的廢水（含泥、粉塵等雜質）則通過旋流器溢流口，排入高位返水箱後排出。

分離後，廢水含泥量<百分之3%，可確保在上述施工條件下的清孔、灌注、護壁的泥漿使用要求。而沙子含水量<百分之15,可直接出售。

車載泥漿淨化機所采用的旋流器為廠家訂製，可20度 、 15度 、 8度多次變徑，能針對不同物料、濃度進行調整，以此實現分離效果。

設備整機密封性好，防止漏料，防泥漿飛濺，使用環境幹淨整潔；整機防腐，管道內刷玻璃鋼，使用年限長；篩網，電控箱等相關配件，均采用高質量配件。

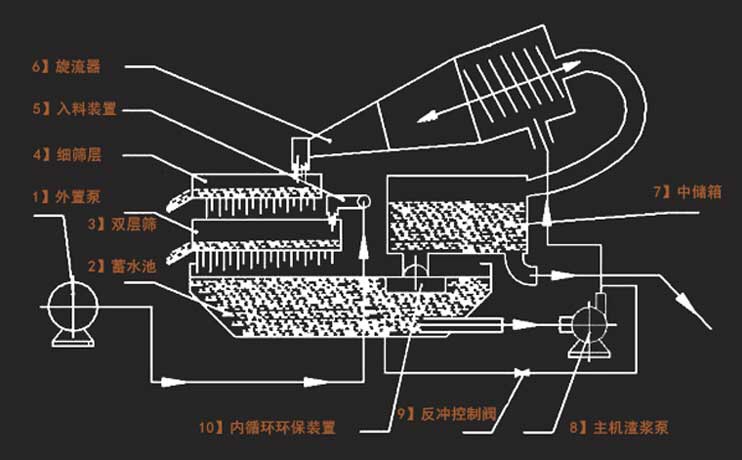

結構及處理流程

1】. 外置泵（液壓螺杆泵）將現場廢漿池中的泥漿抽至振動篩粗篩層3，通過振動篩粗篩 層篩分過後，大於2mm以上的顆粒物將會排出，小於2mm的顆粒物會進入蓄漿池內。

2】. 此時主機渣漿泵8將蓄漿池2中的泥漿泵送至旋流器6中，經過旋流分離以後，絕大部 分淨化分離後的達標漿液，將從旋流器6的溢口流出並進入中儲箱7中。

3】. 旋流器6所分離出的廢渣則通過其底流口排出，進入振動篩細篩層4上，通過其篩振 實現對廢渣的脫水並最終排除。

4】. 反衝控製閥9通過一個三通與主機渣漿泵相連，三通通過管道連接，分別連接旋流器 和主機渣漿泵8以及蓄漿池2，可利用主泵的富餘流量，通過反衝控製閥實現對蓄漿池2中 泥漿的攪拌，防止泥漿在設備內沉澱。

技術參數

型號 處理能力(t/h) 進料粒徑 篩麵尺寸 分離器規格 整機功率 重量 外形尺寸

HT-FX40 10-30 ≤10 900*1800 200 13.2 2500 4900*2527*3100

HT-FX60 10-30 ≤10 900*2400 250 13.2 2982 5500*2527*3100

HT-FX80 30-60 ≤10 1200*2400 300 19.4 3949 5572*2827*3134

HT-FX200 60-100 ≤10 1500*3000 350 24.5 4896 5800*3400*3500

技術優勢

多行業適用

泥沙淨化機可廣泛用於市政工程， 城建，地鐵，盾構，打樁泥漿行業

節約開支

可以大量節約廢棄泥漿的處理費用，大大 減少廢漿的外運處理量，節約工程開支。

收益增加

經泥沙分離機處理後的泥沙 含水<15%,可直接出售獲利。

減少運輸成本

泥沙分離機可實現廢漿利用， 減少了廢漿處理過程中的運輸成本。
